Szczegóły Produktu:
Zapłata:
|
| Odległość wykrywania w linii wzroku: | 10km (typowy przypadek) | Rozdzielczość odległości: | 30m/45m/60m/75m opcjonalnie |
|---|---|---|---|
| Czas akumulacji: | 0.5 s/1 s/2 s/4 s/8 s opcjonalnie | Zakres pomiaru prędkości wiatru promieniowego: | -75~+75 m/s |
| Dokładność pomiaru prędkości wiatru promieniowego: | 0.1m/s | ||
| High Light: | Spójne wykrywanie Lidar wiatru Dopplera,Lidar wiatru Dopplera IEC 60825 1,Lidar wiatru klasy 1M |
||

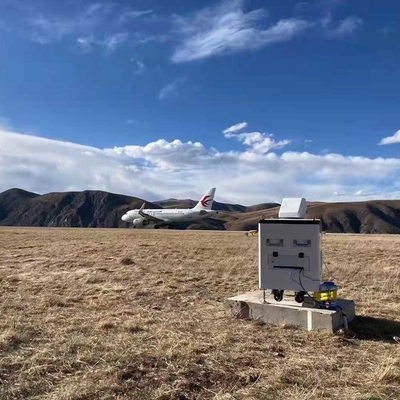

Klasa bezpieczeństwa lasera IEC 60825-1 (2014) Klasa 1M Ochrona oczu przed wiatrem
1, wprowadzenie produktu
Z zasady Dopplera wynika, że przesunięcie częstotliwości Dopplera fd sygnału echa jest proporcjonalne do prędkości poruszania się cząstek aerozolu (czyli prędkości wiatru), więc sygnał rozproszony wstecznie odbierany przez antenę optyczną przechodzi przez lokalną oscylator generowany przez laser światłowodowy wewnątrz systemu. Częstotliwość dudnienia światła w module detekcji koherentnej i demodulacja cyfrowa mogą być przetwarzane w celu uzyskania informacji o prędkości wiatru w mierzonym obszarze docelowym.
2, parametry wydajności
| Podstawowe parametry | |
| Odległość wykrywania w linii wzroku | 10km (typowy przypadek) |
| Rozdzielczość odległości | 30m/45m/60m/75m opcjonalnie |
| Czas akumulacji | 0.5 s/1 s/2 s/4 s/8 s opcjonalnie |
| Zakres pomiaru prędkości wiatru promieniowego | -75~+75 m/s |
| Dokładność pomiaru prędkości wiatru promieniowego | 0.1m/s |
| Liczba warstw dystansowych | do 300 |
| Zakres skanowania w poziomie | 360° × n |
| Zakres skanowania w pionie | -10°~190° |
| Dokładność wskazywania | 0,1° |
| Metoda skanowania | PPI, RHI, DBS, LOS i skanowanie programów |
| Formularz wyjściowy danych w czasie rzeczywistym | Opcjonalnie Profibus DP/Modbus TCP/CAN |
| Telekomunikacja | Zdalny dostęp 1000BASE-TX lub 4G |
| Parametry środowiskowe | |
| Temperatura i wilgotność pracy | -25~+50℃ (z możliwością przedłużenia do -40~+60℃), 5% ~ 100% wilgotności względnej |
| Klasa ochrony IP | Obudowa IP54, moduł rdzenia IP66 |
| Klasa antykorozyjna | C4 |
| Przetrwania prędkość wiatru | 70m/s (mocowane stopą lub za pomocą liny stalowej) |
| Wysokość robocza | ≤3500m |
| Inne parametry | |
| Pobór mocy podczas pracy | ≤1kW |
| Obsługiwane przez | 110VAC±20% lub 220VAC±20%, 50Hz±10% |
| Rozmiar | 800mm * 650mm * 11 30mm |
| Waga | ≤150kg |
| Dostępność | |
| Funkcjonalność GNSS | Wsparcie GPS/Beidou |
| Usługa czasu | Taktowanie NTP lub taktowanie GPS/Beidou |
3, Schemat ideowy skanowania 3D Doppler wiatr Lidar
