Szczegóły Produktu:
Zapłata:
|
| Odległość wykrywania w linii wzroku: | 10km (typowy przypadek) | Rozdzielczość odległości: | 30m/45m/60m/75m opcjonalnie |
|---|---|---|---|
| Czas akumulacji: | 0.5 s/1 s/2 s/4 s/8 s opcjonalnie | Zakres pomiaru prędkości wiatru promieniowego: | -75~+75 m/s |
| Dokładność pomiaru prędkości wiatru promieniowego: | 0.1m/s | Pobór mocy podczas pracy: | ≤1kW |
| Obsługiwane przez: | 110VAC±20% lub 220VAC±20%, 50Hz±10% | Rozmiar: | 800mm*650mm*11 30mm |
| High Light: | C4 antykorozyjny Lidar do pomiaru wiatru,ISO 9223 Lidar do pomiaru wiatru,system Lidar do pomiaru wiatru Molas 3D |
||

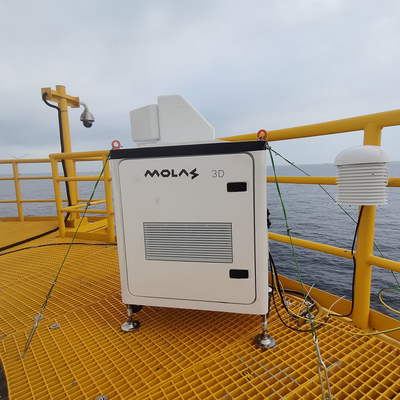

Klasa ochrony przed korozją ISO 9223:2012 C4 Wind Lidar
1, wprowadzenie produktu
Aplikacja do wykrywania uskoków wiatru systemu LiDAR 3D została zastosowana na międzynarodowym lotnisku w Hongkongu po raz pierwszy.Warunki terenowe Międzynarodowego Portu Lotniczego w Hongkongu są złożone.70% uskoku wiatru jest spowodowane przez ukształtowanie terenu.Średnio w jednym z 500 lotów wystąpił wyraźny uskok wiatru.Po zastosowaniu lidaru w połączeniu ze strategią skanowania ścieżki schodzenia samolotu opracowaną przez Obserwatorium w Hongkongu skuteczność wykrywania uskoku wiatru na lotnisku wzrosła do ponad 76%, a dzienna przepustowość lotniska wzrosła o 30 %.
2, parametry wydajności
| Podstawowe parametry | |
| Odległość wykrywania w linii wzroku | 10km (typowy przypadek) |
| Rozdzielczość odległości | 30m/45m/60m/75m opcjonalnie |
| Czas akumulacji | 0.5 s/1 s/2 s/4 s/8 s opcjonalnie |
| Zakres pomiaru prędkości wiatru promieniowego | -75~+75 m/s |
| Dokładność pomiaru prędkości wiatru promieniowego | 0.1m/s |
| Liczba warstw dystansowych | do 300 |
| Zakres skanowania w poziomie | 360° × n |
| Zakres skanowania w pionie | -10°~190° |
| Dokładność wskazywania | 0,1° |
| Metoda skanowania | PPI, RHI, DBS, LOS i skanowanie programów |
| Formularz wyjściowy danych w czasie rzeczywistym | Opcjonalnie Profibus DP/Modbus TCP/CAN |
| Telekomunikacja | Zdalny dostęp 1000BASE-TX lub 4G |
| Parametry środowiskowe | |
| Temperatura i wilgotność pracy | -25~+50℃ (z możliwością przedłużenia do -40~+60℃), 5% ~ 100% wilgotności względnej |
| Klasa ochrony IP | Obudowa IP54, moduł rdzenia IP66 |
| Klasa antykorozyjna | C4 |
| Przetrwania prędkość wiatru | 70m/s (mocowane stopą lub za pomocą liny stalowej) |
| Wysokość robocza | ≤3500m |
| Inne parametry | |
| Pobór mocy podczas pracy | ≤1kW |
| Obsługiwane przez | 110VAC±20% lub 220VAC±20%, 50Hz±10% |
| Rozmiar | 800mm * 650mm * 11 30mm |
| Waga | ≤150kg |
| Dostępność | |
| Funkcjonalność GNSS | Wsparcie GPS/Beidou |
| Usługa czasu | Taktowanie NTP lub taktowanie GPS/Beidou |
3, Schemat ideowy skanowania 3D Doppler wiatr Lidar
