Szczegóły Produktu:
Zapłata:
|
| Metoda określania odległości: | 1ToF | Odległość wykrywania: | 200m przy 90% współczynniku odbicia / 140m przy 10% współczynniku odbicia |
|---|---|---|---|
| Rozdzielczość zakresu: | ≤0,1 m | Długość fali: | 905nm |
| Powtarzaj częstotliwość: | 20 KHz na kanał | Poziom bezpieczeństwa lasera: | Klasa 1 |
| zakres temperatur pracy: | -40 ℃ ~ + 60 ℃ | Zakres temperatur przetrwania: | -45 ℃ ~ + 65 ℃ |
| Zakres wilgotności pracy: | 0% ~ 100% wilgotności względnej | Ocena obudowy: | IP65 (lub wg potrzeb) |
| Zakres przyspieszenia roboczego: | -0,5g (0,5g) | Strumień świetlny 1: | 0° |
| Strumień świetlny 2: | 2,05 ° ± 0,2 ° | Strumień świetlny 3: | 4,09°±0,2° |
| Produkty danych w czasie rzeczywistym: | Identyfikator urządzenia, bezpośredni pomiar odległości, natężenie światła powrotnego, flaga poprawn | Fieldbus: | Profibus DP / Modbus RTU / CANopen Możliwość dostosowania trzech protokołów fieldbus i komunikacji R |
| Pobór mocy podczas pracy: | W granicach 60W | Napięcie zasilania i maksymalny prąd: | DC 24V, 3A |
| Rozmiar: | 200×200×250mm | ||
| High Light: | Modbus RTU Wind Lidar,DToF Wind Lidar,Wind Lidar 0.5g Przyspieszenie |
||

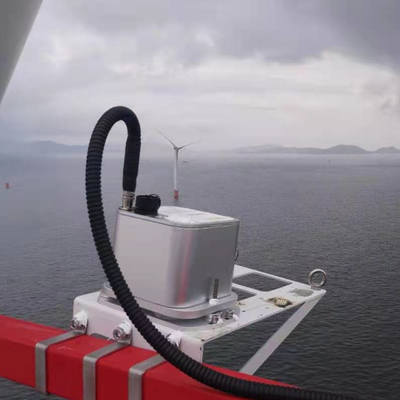

Zakres przyspieszenia roboczego -0,5 g ～ 0,5 g Lidar wiatru
1, wprowadzenie produktu
MolasCL wykorzystuje metodę pomiaru odległości dToF (bezpośredni czas przelotu), aby osiągnąć zasięg laserowy, to znaczy emituje ultrakrótkie impulsy laserowe.Po wysłaniu impulsowego światła napotyka obiekty i generuje światło rozproszone wstecznie.(TDC, chip konwersji czasu) Można uzyskać bezpośredni odstęp czasu między wyemitowanym impulsem laserowym a odebranym impulsem świetlnym.Ponieważ prędkość światła w przestrzeni jest stała, można na tej podstawie obliczyć odległość do obiektu.Za każdym razem, gdy generowany jest impuls świetlny, uzyskiwany jest wynik pomiaru.
2, arkusz danych technicznych
| Indeks zakresu | |
| Metoda określania odległości | 1ToF |
| Odległość wykrywania | 200m przy 90% współczynniku odbicia / 140m przy 10% współczynniku odbicia |
| Rozdzielczość zakresu | ≤0,1 m |
| Dokładność pomiaru | ±0.2m |
| Powtarzalna dokładność pomiaru | ±0.2m |
| Odporność na światło otoczenia | 100Klux |
| Indeks optyczny | |
| Długość fali | 905nm |
| Powtarzaj częstotliwość | 20 KHz na kanał |
| Poziom bezpieczeństwa lasera | Klasa 1 |
| Adaptacja środowiskowa | |
| Zakres temperatury pracy | -40 ℃ ~ + 60 ℃ |
| Zakres temperatur przetrwania | -45 ℃ ~ + 65 ℃ |
| Zakres wilgotności pracy | 0% ~ 100% wilgotności względnej |
| Ocena obudowy | IP65 (lub wg potrzeb) |
| Zakres przyspieszenia roboczego | -0,5 g ～ 0,5 g |
| Wskazywanie wiązką | |
| Strumień świetlny 1 | 0° |
| Strumień świetlny 2 | 2,05 ° ± 0,2 ° |
| Strumień świetlny 3 | 4,09°±0,2° |
| Wyniki pomiarów wyjściowych | |
| Czas rzeczywisty produkty danych |
Identyfikator urządzenia, bezpośrednio mierz odległość, natężenie światła powrotnego, Flaga poprawności danych, status systemu |
| Fieldbus | Profibus DP / Modbus RTU / CANopen Możliwość dostosowania trzech protokołów fieldbus i komunikacji RS485 |
| Qther | |
| Pobór mocy podczas pracy | W granicach 60W |
| Napięcie zasilania i maksymalny prąd | DC 24V, 3A |
| Rozmiar | 200×200×250mm |
