Szczegóły Produktu:
Zapłata:
|
| Dokładność wskazywania: | 0,1° | Rozdzielczość odległości: | 30m, 75m |
|---|---|---|---|
| czas akumulacji: | 0.5 s/1 s/2 s/4 s/8 s opcjonalnie | Dystans: | 4/8 km |
| Zakres pionowy: | -10°~190° | Poziom bezpieczeństwa lasera: | IEC 60825-1 (2014) Klasa 1M Bezpieczeństwo oczu |
| Nazwa: | 30m Skanowanie 3D Doppler Prędkości Wiatru Lidar Molas 3d Wypożyczalnia | Słowo kluczowe: | Wypożyczalnia dopplerowskiego lidaru wiatru |
| High Light: | 30-metrowy lidar prędkości wiatru,molas 3d lidar prędkości wiatru,wynajem lidaru dopplerowskiego lidaru |
||
Skanowanie 3D Doppler Wind Lidar Molas Wynajem dopplerowskiego lidara wiatru 3D
|Wprowadzenie produktów
Dopplerowski lidar wiatrowy to bezkontaktowy system telemetryczny lidar oparty na zasadzie koherentnego dopplerowskiego pomiaru prędkości.Jego zasadę działania pokazano na rysunku 1. Impulsowe światło sygnałowe generowane przez laser światłowodowy jest przesyłane do mierzonego powietrza przez antenę optyczną (teleskop i skaner) i wchodzi w interakcję z zawartymi w nich cząsteczkami aerozolu, generując rozproszony sygnał zawierający ich informacje o prędkości.Zgodnie z zasadą Dopplera, przesunięcie częstotliwości Dopplera fd sygnału echa jest proporcjonalne do prędkości cząstek aerozolu (tj. prędkości wiatru).W związku z tym sygnał rozproszony wstecznie odebrany przez antenę optyczną może być przetwarzany w celu uzyskania informacji o prędkości wiatru w obszarze docelowym, który ma być mierzony, przez pobicie światła lokalnego oscylatora generowanego przez wewnętrzny laser światłowodowy w koherentnym module detekcji i cyfrową demodulację.
|Scenariusze aplikacji
Informacje 3D w czasie rzeczywistym na temat dyspersji pióropuszy w celu śledzenia źródeł emisji
Optymalizacja kontroli emisji pyłów dla przemysłu wydobywczego
|Parametry produktu
| Podstawowe parametry | |
| Odległość wykrywania w linii wzroku | 8 km (co odpowiada rozdzielczości odległości 75 m) 4 km (co odpowiada rozdzielczości odległości 30 m) |
| Rozdzielczość odległości | 30m/45m/60m/75m opcjonalnie |
| Czas akumulacji | 0.5 s/1 s/2 s/4 s/8 s opcjonalnie |
| Zakres pomiaru prędkości wiatru radialnego | -75~+75 m/s |
| Dokładność pomiaru prędkości wiatru radialnego | 0,1 m/s |
| Liczba warstw dystansowych | do 300 |
| Zakres skanowania w poziomie | 360° × n |
| Zasięg skanowania w pionie | -10°~190° |
| Parametry środowiskowe | |
| Temperatura pracy i wilgotność | -25~+50℃ (z możliwością rozszerzenia do -40~+60℃), 5% ~ 100% wilgotności względnej |
| klasa ochrony IP | Obudowa IP54, moduł główny IP66 |
| Klasa antykorozyjna | C4 |
| Prędkość wiatru przetrwania | 70m/s (ustalony stopą lub liną stalową) |
| Wysokość robocza | ≤3500m |
|cechy produktu
duży zasięg: typowa odległość wykrywania 4/8 km
Wysoka precyzja: dokładność wskazywania 0,1 °, dokładność prędkości wiatru w kierunku wizualnym 0,1 m/s
Bogate metody skanowania: PPI/RHI/DBS/LOS/programowalna dowolna metoda skanowania

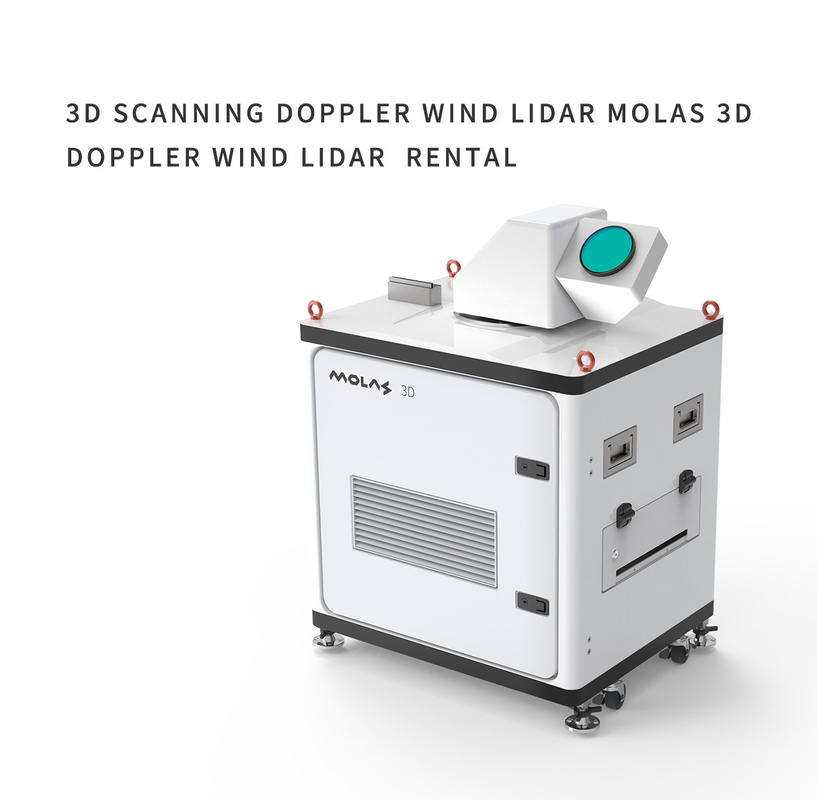

|obraz produktu
