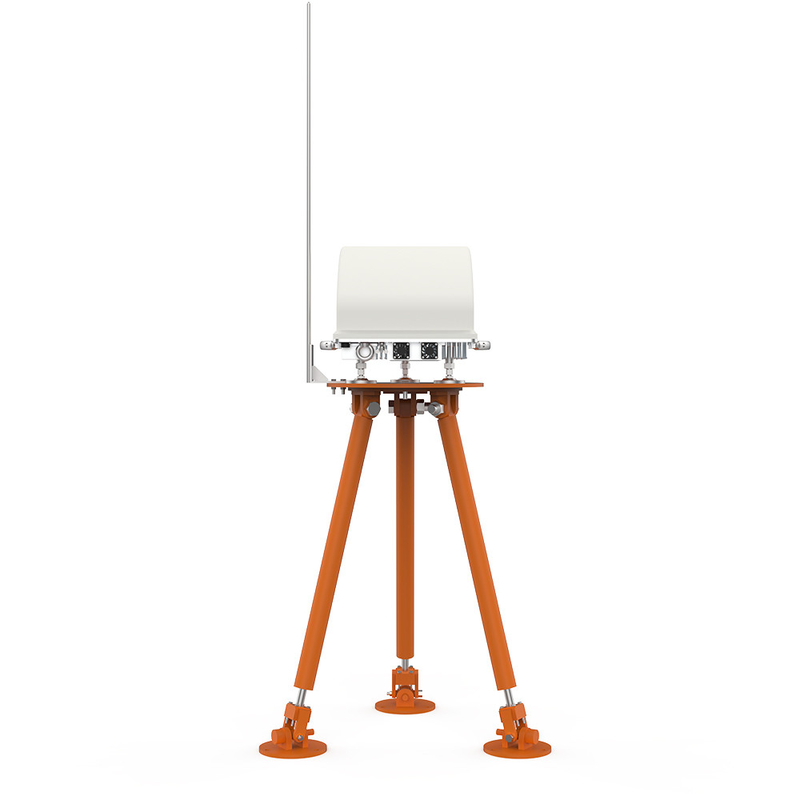

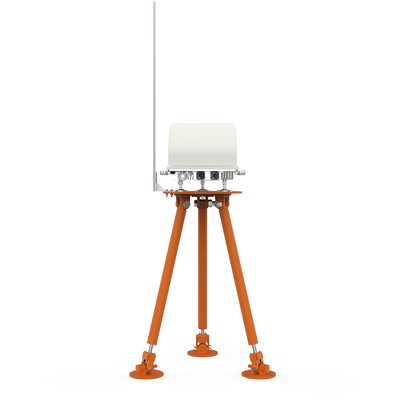

Molas Nl Lidar Wykrywanie światła i pomiar odległości Warstwa 10

Molas NL opiera się na zasadzie w pełni koherentnej detekcji Dopplera do pomiaru wiatru, a jej schemat pokazano na rysunku 3. Sygnał impulsowy generowany przez laser światłowodowy jest emitowany do atmosfery, która ma być mierzona przez antenę optyczną i oddziałuje z cząsteczki aerozolu w celu wygenerowania rozproszonego wstecznie sygnału zawierającego informacje o prędkości.Antena optyczna odbiera sygnał rozproszony wstecznie, pokonuje go światłem wewnętrznego lokalnego oscylatora systemu i ostatecznie przekształca go w sygnał elektryczny.Po wzmocnieniu sygnału następuje digitalizacja sygnału elektrycznego za pomocą przetwornika analogowo-cyfrowego A/D.Zebrane dane są przesyłane do procesora, a prędkość wiatru radialnego w różnych odległościach każdej wiązki jest uzyskiwana na podstawie algorytmu przetwarzania sygnału.Wreszcie, zrekonstruowana prędkość wiatru, kierunek wiatru, turbulencja, uskok wiatru i inne informacje są uzyskiwane poprzez połączenie modelu pola wiatru.
