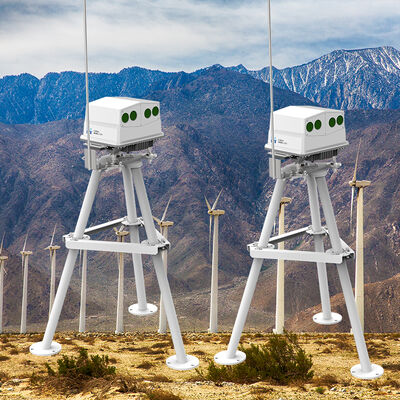

Certyfikowany IP65 Lidar z napędem zmontowany, zapewniający zasięg od 70 do 750 m NL750 i masę głowy optycznej ograniczoną do 17,5 kg

Opis produktu:

Seria Molas NL reprezentuje zaawansowany system lidarów wiatrowych w gondoli, niezależnie opracowany przez naszą firmę i specjalnie zaprojektowany do inteligentnych zastosowań w energetyce wiatrowej. Urządzenie to, wykorzystujące technologię laserową do teledetekcji, jest instalowane na gondoli turbiny wiatrowej. Wykorzystuje spójny mechanizm detekcji oparty na zasadzie laserowego przesunięcia częstotliwości Dopplera. Emitując impulsy laserowe i interpretując rozproszone sygnały z aerozoli atmosferycznych, lidar zapewnia bardzo dokładne pomiary wektorowego pola wiatru na odległościach różnych w zależności od modelu: od 50 m do 200 m dla NL200, 400 m dla NL400, 500 m dla NL500 i od 70 m do 750 m dla NL750, wszystkie umieszczone przed płaszczyzną wirnika.

Obsługując do dziesięciu jednoczesnych warstw pomiarowych z częstotliwością odświeżania danych 4 Hz, seria Molas NL osiąga wyjątkową precyzję, oferując dokładność prędkości wiatru na poziomie 0,1 m/s i dokładność kierunku wiatru w granicach ± ​​0,5°. Umożliwia to systemowi skuteczne wychwytywanie szybkich i dynamicznych zmian warunków wietrznych. Rozwiązanie oferuje cztery różne konfiguracje wiązki: wszystkie modele utrzymują kąt poziomy 30°, natomiast kąt pionowy jest inny — 25° lub 10° w przypadku modeli NL200 i 10° w przypadku modeli NL400, NL500 i NL750 — optymalizując w ten sposób pokrycie przestrzenne w celu dostosowania do różnych projektów turbin i wymagań lokalizacji.

Integracja z głównym systemem sterowania turbiną jest usprawniona poprzez wiele przemysłowych protokołów komunikacyjnych, takich jak Profibus DP, Modbus TCP, Modbus RTU i CANOPEN. Zapewnia to bezproblemową łączność i umożliwia zaawansowane strategie sterowania z wyprzedzeniem. Dostarczając dane dotyczące podglądu wiatru w czasie rzeczywistym, lidar Molas NL umożliwia turbinom proaktywną regulację nachylenia i odchylenia, zanim wiatr dotrze do łopatek wirnika. W rezultacie osiąga się znaczną redukcję obciążeń ekstremalnych i zmęczeniowych, a także poprawę rocznej produkcji energii (AEP). Poza kontrolą wyprzedzającą, system spełnia także kluczową rolę w korekcji niewspółosiowości odchylenia, weryfikacji krzywej mocy jako zamiennik tradycyjnych masztów metowych, wykrywaniu i analizie kilwateru oraz inteligentnemu wspólnemu sterowaniu flotą turbin wiatrowych.

Zaprojektowane do niezawodnej pracy w trudnych warunkach, seria Molas NL jest wyposażona w głowicę optyczną o stopniu ochrony IP67 i jednostkę przetwarzania danych o stopniu ochrony IP65. Jego ochrona przed korozją odpowiada normom ISO C5, dzięki czemu dobrze nadaje się do stosowania na morzu i lądzie, w warunkach wysokiej wilgotności lub mgły solnej. Zakres temperatur roboczych rozciąga się od -40°C do +60°C, z możliwością przeżycia od -40°C do +65°C podczas przerw w dostawie prądu i od -45°C do +65°C przy zasilaniu. System wytrzymuje wiatr o prędkości do 75 m/s i może działać na wysokościach do 3500 metrów. Lekka konstrukcja zwiększa łatwość instalacji: głowica optyczna waży nie więcej niż 17,5 kg, a moduł przetwarzania danych waży do 3,6 kg, co pomaga zmniejszyć wymagania i koszty dźwigu.

Dzięki trwałej konstrukcji, wyjątkowej dokładności i elastycznym opcjom łączności seria Molas NL wykracza poza tradycyjne narzędzia do pomiaru wiatru. Stanowi podstawowy element inteligentnego zarządzania farmami wiatrowymi, umożliwiając operatorom osiągnięcie najwyższej wydajności, niższych kosztów utrzymania i zyskania trwałej przewagi konkurencyjnej w sektorze energii odnawialnej.

Cechy:

Nasz system umożliwia pomiar prawdziwego wiatru przedniego, zapewniając precyzyjne i dokładne gromadzenie danych o wietrze bezpośrednio ze źródła. Obsługuje transmisję danych w czasie rzeczywistym, a także lokalne przechowywanie, umożliwiając bezproblemowy dostęp i tworzenie kopii zapasowych krytycznych informacji.

Urządzenie oferuje wyjątkową dokładność, przy pomiarach z dokładnością do 0,1 metra na sekundę i 0,5 stopnia. W połączeniu z wysoką częstotliwością próbkowania zapewnia to skuteczne rejestrowanie nawet szybkich zmian warunków wiatrowych.

Zaprojektowany do monitorowania wielu warstw odległości, system obejmuje duży zakres, zapewniając kompleksowy wgląd w środowisko na różnych wysokościach. Ta wielowarstwowa funkcja zwiększa głębokość i wiarygodność gromadzonych danych.

Wykorzystując czterowiązkową, trójwymiarową metodę pomiaru, sprzęt zapewnia dokładną i wielowymiarową analizę wiatru. Jego inteligentna konfiguracja pozwala na optymalizację wydajności dostosowaną do konkretnych potrzeb operacyjnych.

Dodatkowo system jest łatwy w utrzymaniu, minimalizując przestoje i zapewniając ciągłą pracę przy minimalnym wysiłku. Charakteryzuje się dużą przydatnością w różnych scenariuszach i branżach, a także silną kompatybilnością umożliwiającą płynną integrację z istniejącymi konfiguracjami.

Parametry techniczne:

Aplikacje:

Analiza obciążenia łopatek polega na ocenie sił i naprężeń działających na łopatki turbiny podczas pracy. Proces ten ma kluczowe znaczenie dla zapewnienia integralności strukturalnej i trwałości ostrzy w różnych warunkach wiatrowych.

Test krzywej mocy przeprowadza się w celu określenia zależności pomiędzy prędkością wiatru a mocą elektryczną turbiny. Test ten pomaga w ocenie wydajności turbiny i efektywności przekształcania energii wiatru w energię użytkową.

Analiza Wake koncentruje się na badaniu wzorców przepływu powietrza za turbiną wiatrową. Zrozumienie efektów wzbudzenia jest ważne dla optymalizacji rozmieszczenia turbin i minimalizacji strat wydajności w farmach wiatrowych.

Korekcja odchylenia odnosi się do regulacji orientacji turbiny względem kierunku wiatru. Właściwa kontrola odchylenia maksymalizuje wychwytywanie energii i zmniejsza naprężenia mechaniczne elementów turbiny.

Inteligentne sterowanie grupą farm obejmuje skoordynowane zarządzanie wieloma turbinami w farmie wiatrowej. Dzięki zaawansowanym algorytmom i danym w czasie rzeczywistym system optymalizuje ogólną wydajność gospodarstwa i efektywność operacyjną.
